Построение выкройки Платья. Спинка и перед

Продолжим построение основной выкройки платья, начатое в статье "Построение основной выкройки Платья. Сетка"

Итак, без лишних слов продолжим.

Построение спинки.

Росток.
По линии основания шеи от точки А отложим отрезок, равный 1/3 мерки ПОш (полуобхват шеи) + 1 см (для всех размеров), ширину ростка.
Поставим точку Р: АР = ПОш/3 + 1 см. = … см.
От точки А отложим по линии середины отрезок, равный 1/3 АР — глубину ростка. Поставим точку Р1: АР1 = АР/3 = … см.
Р и Р1 соединим плавной вогнутой кривой.

Линия середины скашивается относительно линии середины спинки на сетке — величина скоса 1,5-2 см по линии талии и зависит от формы платья, от степени прилегания и наличия шва посередине.
Отложим от точки Т по линии талии нужный отрезок и поставим точку т: Тт = 1,5-2 см.
Под линейку соединим точку Р с точкой Р1, если спинка без шва, или с точкой выступа лопаток, если спинка планируется со швом. Продолжите линию до низа.
Точку выступа лопаток рассчитывают так: Р1Г разделим пополам и от точки деления отложим вниз 2 см.
Поставим точку Л: Р1Л = Р1Г/2 + 2 см = … .
Обозначим пересечение скошенной линии середины с линией бедер – Б2, с линией низа — Н2.

Линия талии.
Проводиться под прямым углом к скошенной линии середины. Ее пересечение с линией бокового среза обозначим буквой Т2.

Высота плеча.
Проведем отрезок из точки т к линии, которая ограничивает ширину спинки, равный мерке косой высоты плеча спины + прибавка к длине спины до талии на свободное облегание.
Точку, в которой отрезок сходиться с прямой Са, обозначим буквой n: Тn = Впс (косая) + Пдст = … см.

Примечание.
Высоту плеча проверяют меркой прямой высоты плеча спинки, которая в сумме с прибавкой к длине до талии на свободное облегание должна быть равна отрезку нт1 (точка т1 стоит на пересечении линии талии с продолженной линией, ограничивающей ширину спинки): nт1 = … см.

Если она меньше на 1-1,5 см, это говорит о большой выпуклости лопаток, и, значит, нужна дополнительная посадка проймы на уровне лопаток.

Плечевой срез.
Вспомогательную точку n соединим с точкой Р, линию проведем вправо. На ней от точки Р отложим отрезок, равный мерке длины плеча + 1,5-3,5 см — раствор вытачки и поставим точку n1: Рn1 = Дпл + вытачка = … см.
По вспомогательной прямой, от точки Р отложим отрезок равный 1/3 мерки длины плеча, и из отмеченной точки проведем вниз вертикальную прямую, на которой отметим 8-10 см — длину вытачки.
Центр вытачки — 8-10 см сместим на 0,5 см влево, сторона вытачки начинается выше точки, отмеченной на вспомогательной линии плечевого среза, на 0,5 см. Точку Р, под линейку, соединим с точкой 0,5 см. Последнюю точку 0,5 см соединим с точкой Р под линейку.
От первой стороны вытачки отложим по вспомогательной линии плечевого среза величину раствора и проведем к центру вытачки вторую ее сторону, которую затем уравняем по длине (от центра вверх) с первой. Начальную точку второй стороны соединим под линейку с краем плеча — точкой n1.

Длину сторон вытачки и линию плечевого среза проверяют на выкройке.
Вытачку разрезают по первой стороне, стороны совмещают; в этом положении корректируют под линейку линию плечевого среза. Раствор плечевой вытачки проверяют меркой половины ширины плеч, значение этой мерки должно совпадать с расстоянием от точки Р1 до края плеча n1 при закрытой вытачки.

Примечания:
1. Раствор вытачки зависит от формы спины платья: при округлой, выпуклой спине он больше, при прямой — меньше.
2. Для правильно сложенной фигуры вытачку располагают на 1/3 длины плеча, для фигуры с покатыми плечами — на половине длины, для фигуры со значительным жировым отклонением в области 7-ого шейного позвонка 1/4 длины плеча от ростка или в ростке.
3. На тканях с рисунком в клетку и полоску центр вытачки не перемещают.

Пройма.
Отрезок Сn поделим на 3 части; от нижней точки деления отложим вверх 2см и поставим точку С1: СС1 = Сn/3 + 2 см = … см.
На биссектрисе угла С1СК от точки С отложим отрезок, равный 0,2 ширины проймы + 0,5 см, и поставим точку С2: СС2 = 0,2*СП + 0,5 см = … см.
Точки n1, C1, C2 и К соединяются плавной кривой.

Боковой срез.
Найдем разность между шириной чертежа по линии талии от скошенной линии середины спинки до середины переда (замерим на чертеже) и меркой полуобхвата талии с прибавкой на свободное облегание по линии талии: тТ1 – (ПОт + Пт) = … см.
Эта разность является суммой растворов вытачек на линии талии. В боковой шов убирается 2/5 суммы раствора вытачек — поровну на спинке и переде (по 1/5 суммы растворов вытачек).
Точку на линии талии, ограничивающую раствор боковой вытачки на спинке, обозначим т2: Т2т2 = 1/2 Σ В = … см.

Теперь найдем разность между полуобхватом бедер с прибавкой на свободное облегание по линии бедер и длиной отрезка линии бедер от скошенной линии середины спинки до линии середины переда (отрезок измерим на чертеже).
Эту разность равномерно распределим между спинкой и передом, справа от точки б на линии бедер поставим точку б1: бб1 = (ПОб + Пб – Б2Б1)/2 = … см.

Ширину спинки по линии низа на основном чертеже принято брать равной ширине ее по линии бедер для прямого силуэта и на 2-5см больше для слегка расклешенного.
От точки Н2 вправо по линии низа отложим отрезок, равный ширине спинки по линии бедер. Поставим точку Н3: Н2Н3 = Б2б1.
Точку б1 и Н3 соединим под линейку, б1 и т2 — выпуклой кривой, т2 и К — под линейку.

Нижний срез оформляют под прямым углом к скосу средней линии.

Вытачка на линии талии.
Ширину спинки по линии груди — отрезок ГС — поделим пополам и поставим точку в. От точки в вниз параллельно скошенной линии середины проведем вспомогательную прямую до пересечения с линией бедер.

Раствор вытачки равен 1/5 суммы растворов всех вытачек на линии талии плюс 1 см. По половине его отложим линии талии по обе стороны от вспомогательной линии: (1/5*Σ В + 1 см)/2 = … см.
Вытачка не доходит до линии груди 2см, до линии бедер 4-5см. Стороны вытачки оформляют прямыми линиями.

Построение переда.

Линия талии.
Если разность между мерками длины переда до талии и длины спины до талии больше 4 см, переносят начало линии талии (точку на линии середины переда) вниз на 0,5-1 см.

Горловина.
От точки А1 по линии основания шеи у плечевого шва отложим отрезок, равный ширине ростка, и поставим точку В: А1В = АР = … см.
От точки А1 по линии середины отложим отрезок, равный половине мерки полуобхвата шеи минус 1 см, и поставим точку В1: А1В1 = ПОш/2 – 1 см = … см.

Или от линии талии вверх по линии середины переда отложим отрезок, равный мерке длины середины переда с прибавкой на свободное облегание к длине спины до талии: Т1В1 = Дсп + Пдст = … см.
Точку В соединим вспомогательной прямой с точкой В1 и из середины отрезка ВВ1 востановим вниз перпендикуляр, на котором отложим 1,5 см.
Точки В, 1,5 см и В1 соединим плавной кривой.

Плечевая вытачка.
От точки Г1 отложим по линии груди отрезок, равный мерке центра бюста + 0,5см. Поставим точку г: Г1г = Цб + 0,5 см = … см.
Можно поделить отрезок Г1П пополам: Г1г = Г1/2 = … см.
Точку В соединим с точкой г под линейку. От точки В по прямой Вг отложим отрезок, равный мерке высоты груди — сторону вытачки и поставим точку г: Вг1 = Вг = … см.

Центр вытачки – точка г1 – может находиться ниже линии груди, т.е. совпадать с точкой г, или выше линии груди.
От точки В влево по линии основания шеи у плечевого шва отложим отрезок, равный удвоенной разности между мерками полуобхвата груди второго и первого + 2 см. Поставим точку В2: ВВ2 = 2*(ПОг2 – ПОг1) + 2см = … см.
Точку В2 соединим под линейку с точкой г1. Полученный отрезок – вторую сторону вытачки – уравняем с первой стороной (от центра вытачки вверх).
Поставим точку В3: В3г1 = Вг1.

Плечевой срез.
Крайнюю точку плеча n2 находят на пересечении двух дуг, проведенных:
- одна из точки В3 радиусом, равным мерке длины плеча: В3n2 = Дпл = … см;
- другая из точки г1 радиусом, равным мерке высоты плеча переда: г1n2 = Впп = … см.

Примечание.
При любом растворе вытачки, край плеча не должен заходить за вспомогательную прямую — перпендикуляр к линии груди, восстановленный из точки К. При нормально развитом бюсте край плеча не доходит до вспомогательной линии приблизительно 2 см.

Точки В3 и n2 соединим под линейку. Пересечение плечевого среза с линией, ограничивающей ширину переда, обозначим n3.

Пройма.
Отрезок линии, ограничивающей ширину переда. Пn3 делят на 4 части и нижную точку деления обозначают П1: ПП1 = Пn3/4 = … см.
Точку П1 соединим вспомогательной прямой с краем плеча n2, и из середины отрезка П1n2 восстановим вправо перпендикуляр, на котором отложим 0,5-1 см.

Положение этой точки 0,5-1 см уточняют меркой половины ширины груди первой. Точка при закрытой вытачке должна находиться на расстоянии, равном мерке половины ширины груди первой плюс прибавки к ширине переда на свободное облегание.
Проведем биссектрису угла П1ПК, на ней от точки П отложим отрезок, равный 0,2 ширины проймы, и поставим точку П2: ПП2=0,2*СП = … см.
Точки n2, 0,5-1см, П1, П2 и К соединим плавной кривой.

Примечание.
После того как будет найден выступ проймы — точка П1, можно проверить правильность нахождения края плеча.
Ломанная линия n2П1т3 (точка т3 стоит на пересечении линии талии и продолженной линии, ограничивающей ширину переда) должна быть равна второму числу в мерке высоты плеча переда + 0,5 см: n2П1т3 = Впп + 0,5 см = … см.

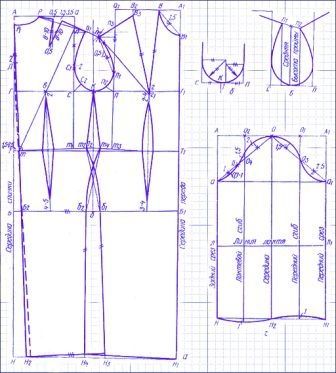

Линии проймы спинки и переда можно провести циркулем (см рисунок, б).
Для этого от половины ширины проймы в сторону переда отложим 1 см и из точки 1 см восстановим вверх перпендикуляр к линии груди.

Радиус проймы спинки равен расстоянию от перпендикуляра до линии, ограничивающей ширину спинки, радиус проймы переда – расстоянию от перпендикуляра до линии, ограничивающей ширину переда.

Боковой срез оформляется соответственно боковому срезу спинки (ставят соответственно точки т4, б2, Н4) и уравнивают его по длине с боковым срезом спинки.

Нижний срез оформляется прямой, соединяющей конечную точку бокового среза с точкой Н1.

Вытачка на линии талии.
Из центра плечевой вытачки — точки г1 — проведем параллельно середине переда вспомогательную прямую до пересечения с линией бедер.
Раствор вытачки равен 2/5 суммы раствора всех вытачек по линии талии минус 1 см; его откладывают поровну в обе стороны от вспомогательной линии: (2/5*Σ В – 1 см)/2 = … см.
Вытачка не доходит до центра плечевой вытачки 2-4 см, до линии бедер 3-4 см.
Ниже линии талии стороны вытачки оформляют прямыми линиями, выше талии — слегка выпуклыми.

Примечания:
1. Если раствор вытачки на линии талии при расчете оказался больше 3 см, строят две вытачки.
Первую можно смещать в сторону проймы от центра груди на 3-5 см, вторую располагают от первой на расстоянии 3-5 см в сторону бокового среза, но не дальше линии, ограничивающей ширину переда.
2. Распределять вытачки на линии талии можно и по другому расчету:
- в изгибе боковых срезов спинки и переда дают 1/2*Σ В или 1/2*Σ В – 1см;
- в заднюю и переднюю вытачки – 1/2*Σ В или 1/2*Σ В + 1см.
